Technische kenmerken

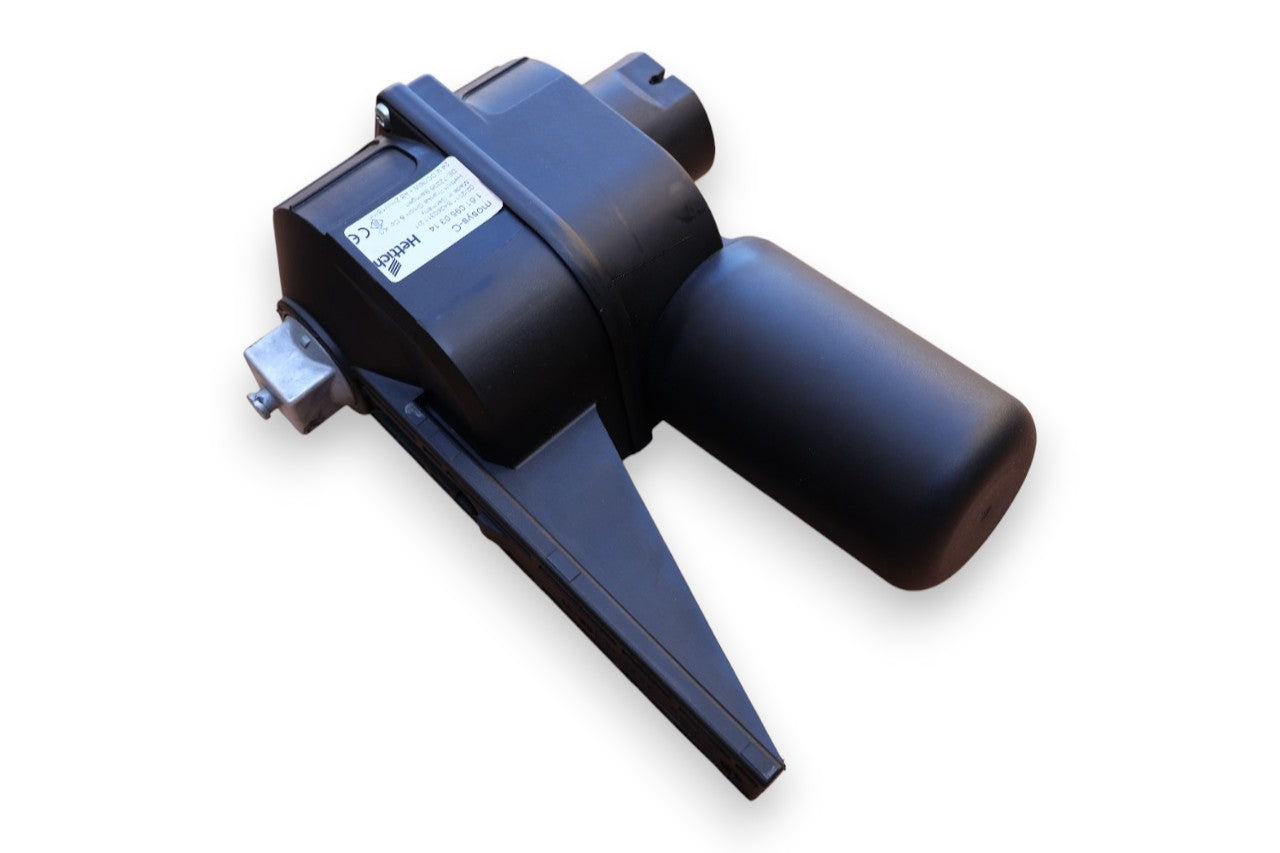

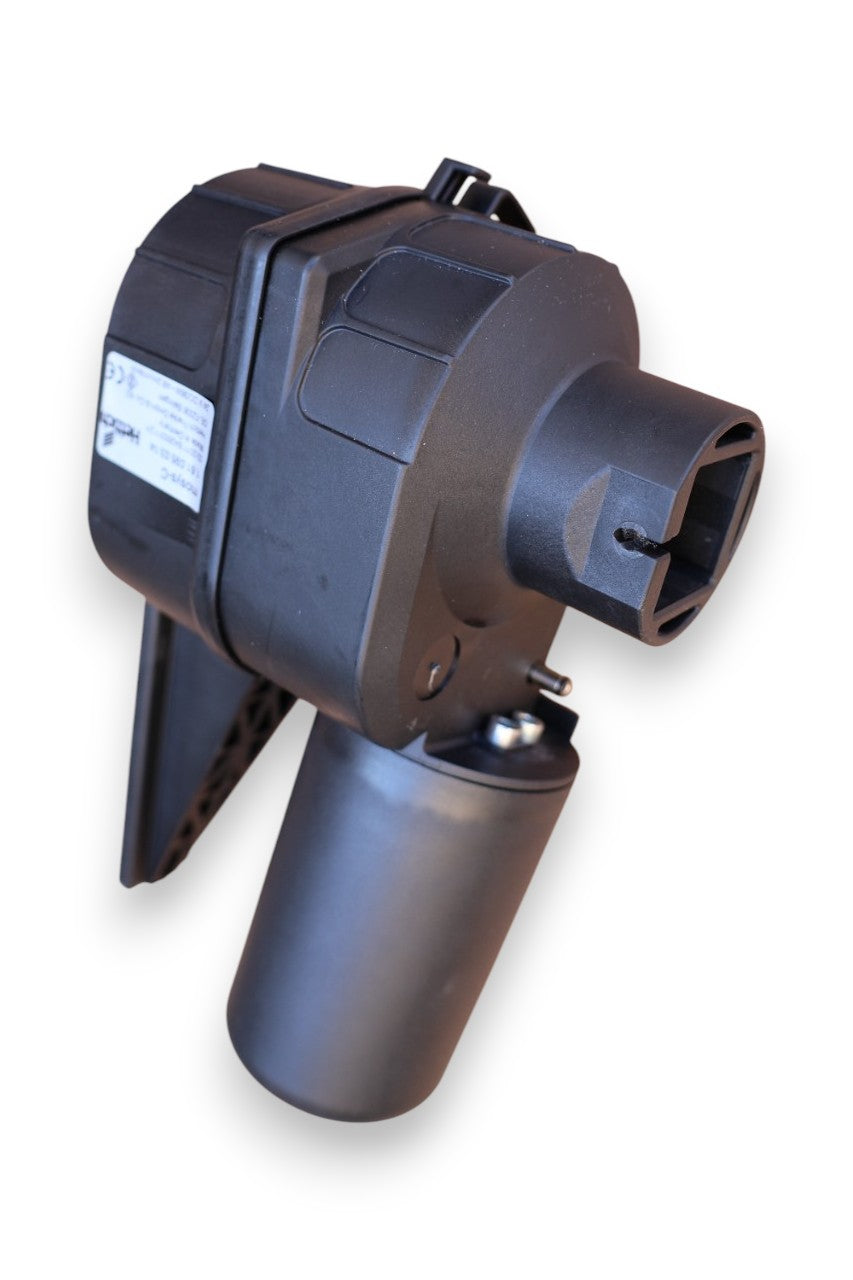

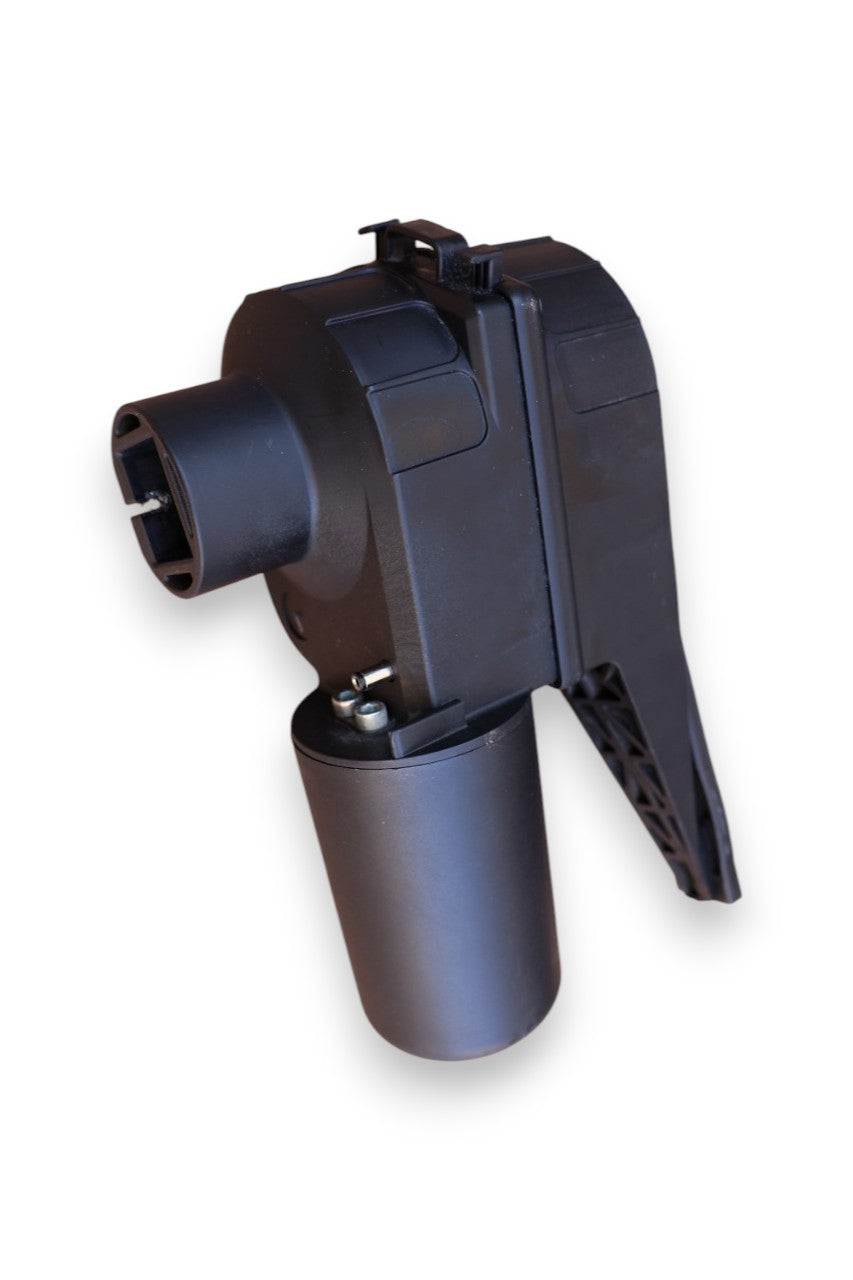

De Mosys-C werkt op 24 V DC en heeft een vermogen van 36 W. De motor is voorzien van een ingebouwde eindschakelaar die de beweging automatisch stopt aan het einde van de slag, wat overbelasting voorkomt. De aansluiting is compatibel met de standaard Hettich Mosys-besturingsmodule en bijbehorende transformatoren (2.60.100.11.20 of 2.60.100.01.20).

Compatibiliteit en vervanging

De Mosys-C kan de Mosys-E en Mosys-S modellen vervangen, mits de aansluiting en slaglengte overeenkomen. De motor is verkrijgbaar in meerdere uitvoeringen met verschillende slaglengtes, herkenbaar aan het artikelnummer:

• 1.61.085.03.05/3 (slag ca. 85 mm)
• 1.61.085.03.14 (slag ca. 85 mm, revisie 14)
• 1.61.095.03.14 (slag ca. 95 mm)
• 1.61.115.03.05 (slag ca. 115 mm)
• 60.001.18

Installatie

De motor wordt bevestigd aan het bedframe via de meegeleverde bevestigingspunten en aangesloten op de besturingsmodule via de standaard Mosys-connector. Controleer voor montage of de slaglengte van de nieuwe motor overeenkomt met de originele. Bij vervanging van een Mosys-E of Mosys-S: controleer ook de aansluitpoort op de besturingsmodule.

Praktische tips

• Noteer het volledige artikelnummer van de te vervangen motor voor de juiste slaglengte.
• Combineer met de Hettich transformator 2.60.100.11.20 voor optimale compatibiliteit met de Mosys-C.
• Bij een niet-reagerende motor: controleer eerst de transformator en de verlengkabel voordat de motor wordt vervangen.
• De Mosys-C is zwaarder uitgevoerd dan de Mosys-S en daarmee geschikt voor bedden met hogere belasting.

• Merk: Hettich
• Type: Mosys-C
• Spanning: 24 V DC
• Vermogen: 36 W
• Artikelnummers: 1.61.095.03.14 / 60.001.18 / 1.61.085.03.05/3 / 1.61.115.03.05 / 1.61.085.03.14
• Vervangt: Hettich Mosys-E, Mosys-S (controleer slaglengte)
• Aanbevolen transformator: 2.60.100.11.20
• Conditie: tweedehands, functioneel
• SKU: 1.61.095.03.14
• Gewicht: ca. 900 gram
• Herkomst: Duitsland
• HS-code: 8501.10
